공법소개 > HELICAL PILE 공법

HELICAL PILE 공법


공법개요
고강도 강관파일에 나선형날개(Helix)를 부착하여 만든 파일(Pile)로서 오거의 회전력을 이용하여 지반에 근입하는 공법으로 슬라임이 발생하지 않고 압축과 인장력을 받는 구조물의 안정성확보에 유리한 소구경강관파일공법


공법특징

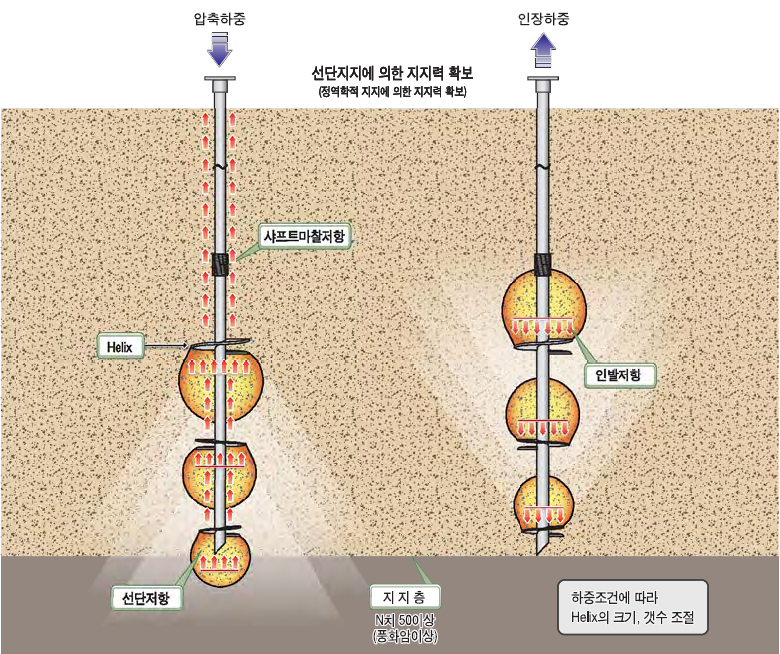

□ 선단지지방식으로 지지력 우수 (60 ~ 70ton/본)
□ 단순공정으로 시공속도 우수 (200~300m/Day)
□ 소형장비 운영 (백호우+전용오거)
➡ 경사지 및 경사지 근접시공 가능
➡ 건물내부, STRUT 하부 등 협소한 장소에서 시공 가능

□ 무소음 / 무진동 공법

➡ 도심권 시공가능
➡ 민원발생 최소화

□ 비배토 공법(슬라임 발생 無)


적용분야
□ 건축(신축, 증축)
□ 토목
□ 신재생 에너지(태양광 발전)
□ 보수/보강
□ 조경 등 기타

자재제원

직경(mm)

두께(mm)

단면적(㎠)

연결방식 강종

인장강도
(MPa, min.)

항복강도
(MPa, min.)
88.9 11.0 26.9 나사방식 API N80

689

552
114.3 9.0 29.8 나사방식 API P110 862 758

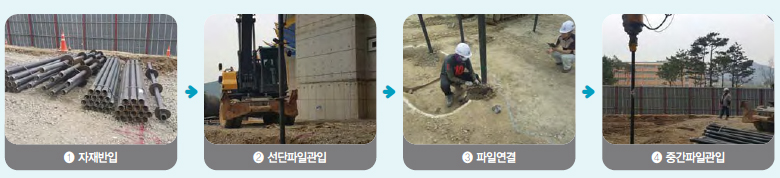

시공순서

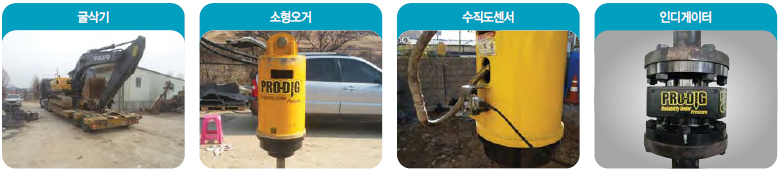

시공장비

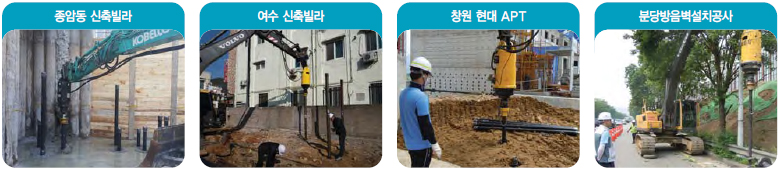

시공사례
